Cara Mudah Menentukan Ratio Tegangan Koil Motor

Salah satu cara menentukan kualitas output dari koil adalah dengan mencari perbandingan jumlah lilitan sekunder (Ns) dan primer (Np) koil nya Karena, perbandingan Ns dan Np koil menentukan besar nya tegangan out dari sebuah koil, dimana dari rumus

VoMax = VtMax * (Ns/Np)
VoMax = tegangan maksimum output koil
VtMax = Tegangan maksimum Transistor out ( tci ) atau SCR (cdi)

Misal Ns/Np koil = 70, VtMax transistor = 300V

Maka VoMax = 300 x 70 = 21.000 Volt

Untuk mengetahui Ns/Np memang cara paling tepat adalah dengan membongkar koil, dan hitung manual. Akan tetapi karena kesulitan nya, dan mungkin kita butuh yg cepat untuk membandingkan koil satu dengan yg lain, ada satu cara yg bisa dipakai.

Yaitu dengan mengukur tegangan sekunder dan primer nya, dimana kita harus masukkan tegangan AC ke bagian primer, tegangan nya jangan terlalu besar, kecil saja misal 3 volt, 6volt dll. Biar tdk. Terlalu panas.

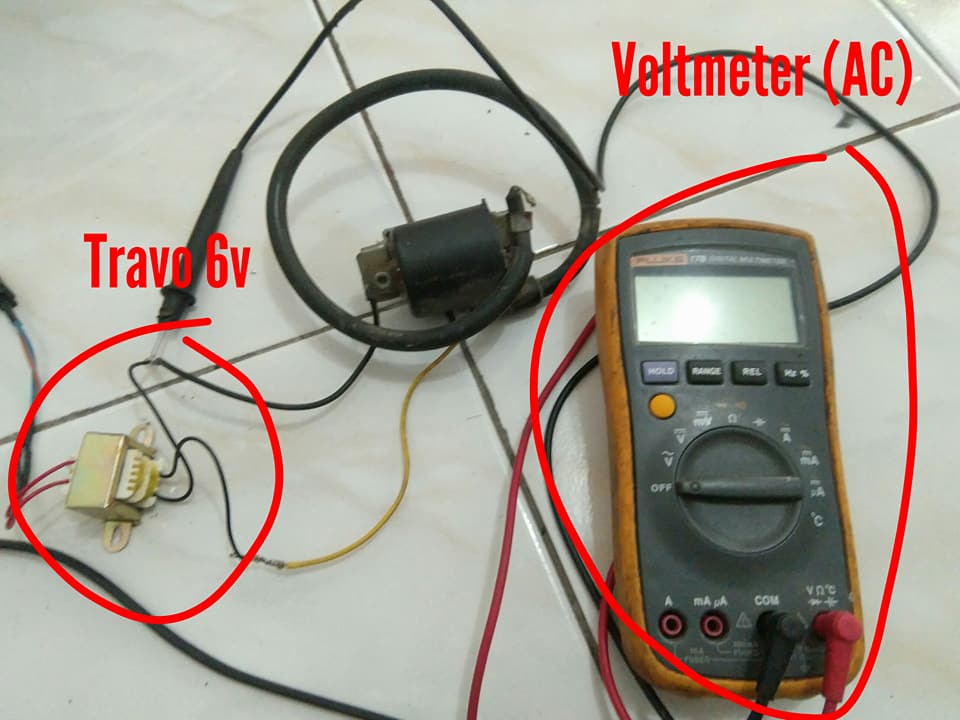

Di sini, buat percobaan, saya menggunakan trafo bekas adaptor booster, sedapat nya saja, yg penting bisa dipakai, koil saya pake koil Kw kharisma.

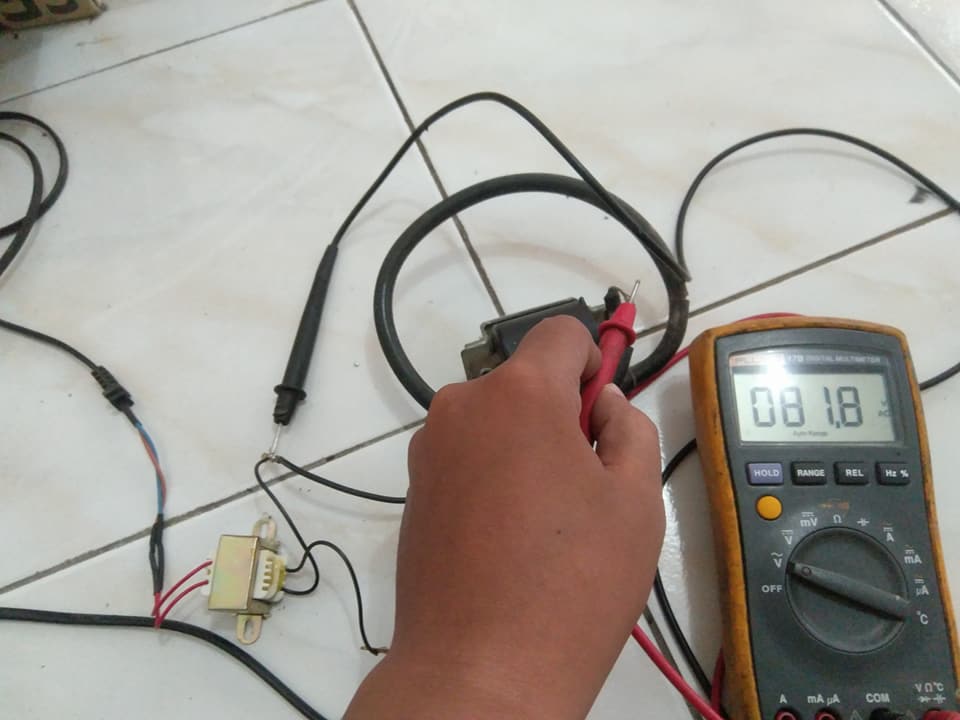

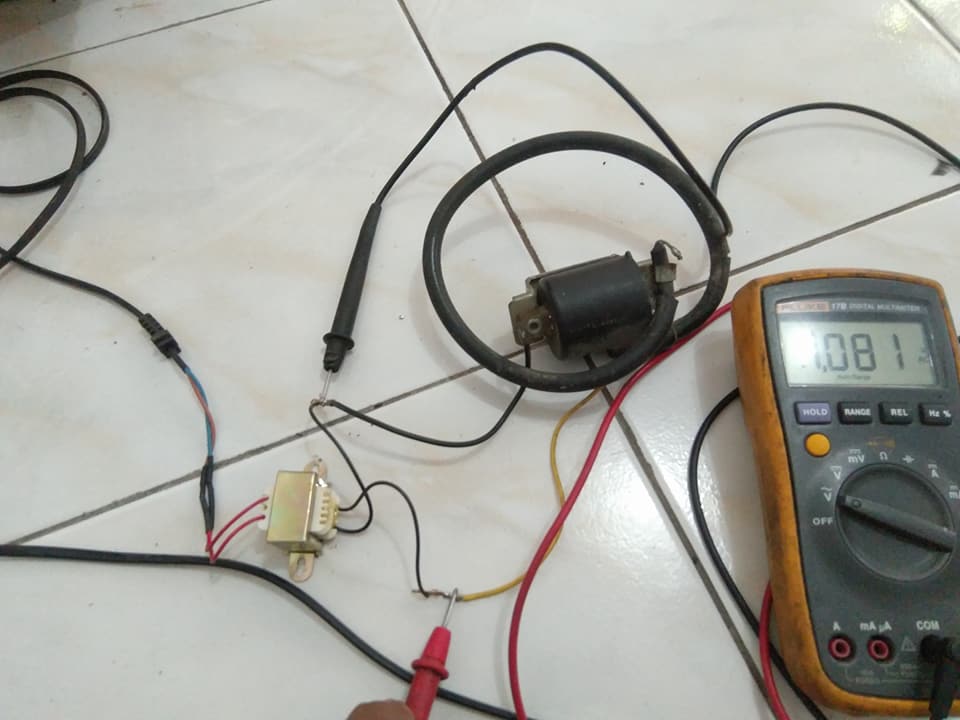

Langsung saja, pada foto 2, itu adalah tegangan primer koil, sedang foto 3 adalah tegangan sekunder koil.



Dari pengukuran diperoleh
Vp = 1.082 volt
Vs = 81.8 volt

Jadi diperoleh
Ns/Np = Vs/Vp = 81.8 Volt / 1.082 Volt
Np/Ns = 75.6

Selanjutnya bisa dicari untuk koil 2 yg lain, makin besar Np/Ns, makin besar juga out put koil nya.

Tapi untuk mencari kualitas koil, jangan terpaku pada nilai Ns/Np saja, karena ada faktor lain yg lbh menentukan kualitas suatu koil, tapi sangat susah buat dicek.

Catatan, koil yg Ns/Np nya kecil, belum tentu kualitas nya lbh jelek, masih banyak faktor lain yg menentukan
